全球半导体产业链格局：材料、晶圆、设备与封装正在形成新的全球版图
半导体产业是全球科技产业最复杂、最具战略价值的产业之一。从一颗芯片最终诞生来看，背后并不只是芯片设计和晶圆制造，还涉及半导体材料、硅晶圆、制造设备、晶圆制造、封装测试等大量关键环节。
进入2026年以后，AI、大模型、数据中心、高性能计算、HBM存储以及先进制程持续拉动全球半导体投资。SEMI预计，2026年全球半导体制造设备销售额将达到约1659亿美元，同比增长23.2%；其中晶圆厂设备市场预计达到约1439亿美元。从区域来看，中国大陆、中国台湾和韩国仍将是全球重要的设备投资市场。SEMI
这意味着，全球半导体竞争已经不再只是“谁能设计出最先进的芯片”，而是逐步演变为材料、设备、晶圆、制造、封装及人才体系的综合竞争。
一、全球半导体产业已经形成高度专业化的区域分工

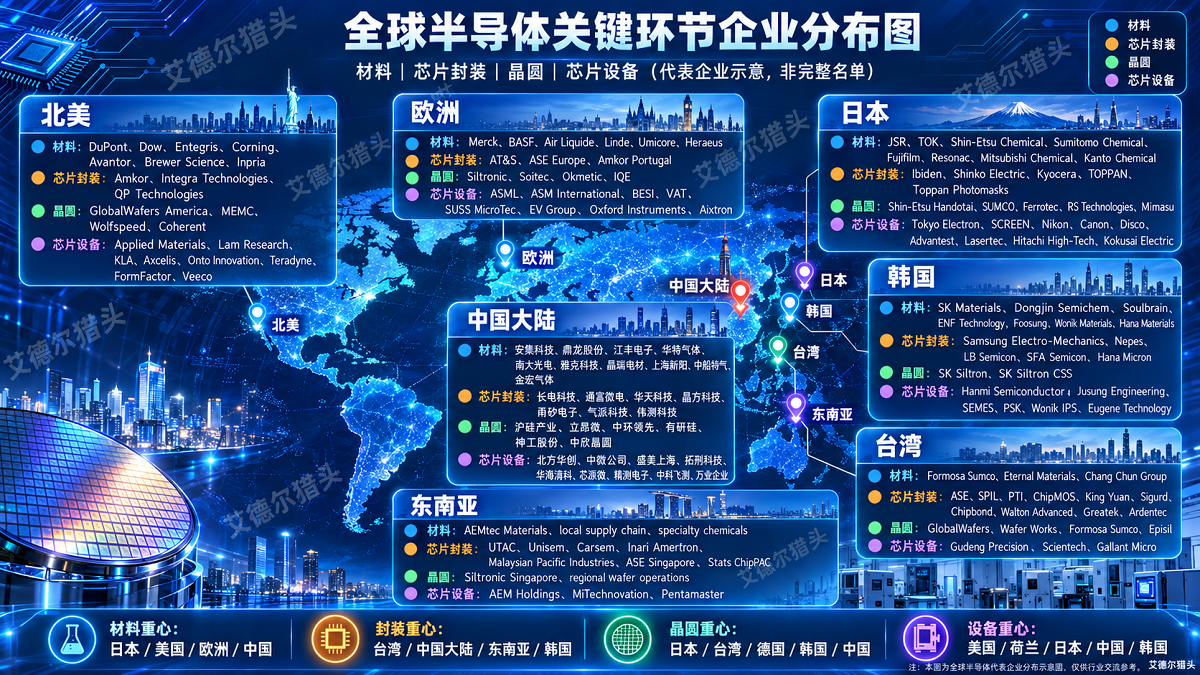

从全球产业版图来看，半导体产业具有非常明显的区域特色。
美国在半导体设备、先进材料、芯片设计以及部分高端制造环节拥有深厚基础。Applied Materials、Lam Research、KLA等企业长期活跃于半导体制造设备领域；DuPont、Entegris等企业则覆盖电子材料、化学品、过滤及晶圆制造相关材料解决方案。Entegris的业务覆盖沉积、刻蚀、CMP、光刻、湿法清洗以及先进封装等多个半导体制造环节。Entegris
日本在半导体产业链中长期保持着非常强的基础能力，尤其体现在光刻胶、硅晶圆、电子化学品、封装材料以及半导体设备等领域。JSR的半导体材料业务覆盖光刻材料、封装材料、清洗液以及CMP材料等产品。JSR株式会社 日本同时拥有Tokyo Electron、SCREEN、Nikon等一批设备企业，因此在半导体上游供应链中的地位十分突出。
欧洲在光刻设备、特种材料、工业气体、晶圆以及部分先进设备领域拥有较强影响力，形成了ASML、ASM International、BESI、Siltronic、Soitec、Merck、Air Liquide等企业组成的产业体系。
韩国的产业优势主要集中于存储芯片、硅晶圆、材料、先进封装及相关设备领域。随着AI服务器与HBM市场扩大，韩国半导体产业链的重要性进一步提升。2026年SK hynix还公布了新的晶圆厂投资计划，以扩大先进存储产能。SK hynix Newsroom
中国台湾则形成了非常成熟的晶圆制造及封装产业生态，同时在硅晶圆、先进封装和测试等领域拥有大量企业，产业链协同优势非常突出。
中国大陆近年来在晶圆制造、封装测试、半导体设备以及材料领域持续投入，产业链覆盖范围不断扩大。根据SEMI最新预测，中国仍将是2026年全球重要的半导体设备投资市场，同时也是全球晶圆产能持续扩张的重要地区。SEMI
此外，马来西亚、新加坡、越南、菲律宾等东南亚地区正在承接越来越多的封装、测试、电子制造以及供应链配套业务，全球半导体产业正在形成更加明显的多区域协同格局。
二、半导体材料：先进制程越复杂，材料的重要性越高
如果把晶圆厂看作半导体产业的“制造中心”，那么材料就是整个制造体系的基础。
半导体制造所需要的材料远远不止硅晶圆，还包括：
- 硅片、SOI晶圆
- 光刻胶与光刻辅助材料
- 光掩模
- 电子特气
- 湿电子化学品
- 靶材
- CMP抛光液及抛光材料
- 封装基板、引线框架、键合材料、塑封材料等
SEMI数据显示，2025年全球半导体材料市场规模达到732亿美元，同比增长6.8%。其中晶圆制造材料市场约458亿美元，封装材料市场约274亿美元。SEMI
随着2nm、先进DRAM、HBM以及Chiplet等技术的发展，芯片制造工艺步骤不断增加，对材料纯度、稳定性和一致性的要求越来越高。
因此，材料企业在未来半导体产业中的价值有望进一步提升。
从全球来看，日本、美国、欧洲、韩国、中国台湾以及中国大陆已经形成各自具有优势的材料供应体系。
三、晶圆：看似基础，却是全球芯片制造不可缺少的核心环节
绝大多数集成电路首先需要在硅晶圆上完成制造。
目前全球主要硅晶圆产业主要集中在日本、中国台湾、德国、韩国以及美国等地区，代表企业包括：
Shin-Etsu Handotai、SUMCO、GlobalWafers、Siltronic、SK Siltron、Soitec、Wafer Works、Okmetic等。
GlobalWafers已经在亚洲、欧洲和美国布局研发和制造基地，并持续扩充全球晶圆制造能力。GlobalWafers
随着全球晶圆厂持续扩产，硅晶圆需求也正在恢复。SEMI数据显示，2026年第二季度全球硅晶圆出货量同比增长7.4%。SEMI
尤其值得关注的是300mm晶圆。
SEMI在2026年最新报告中预计，全球300mm前端晶圆厂设备投资将在2026年达到约1490亿美元，之后仍可能继续增长。SEMI
这背后对应的正是全球先进逻辑、先进存储和AI芯片产能扩张。
四、半导体设备：全球产业链中技术壁垒最高的领域之一
一座先进晶圆厂内部，往往拥有成千上万台设备。
从晶圆进入工厂，到最终完成芯片制造，需要经过光刻、沉积、刻蚀、离子注入、清洗、CMP、检测、量测等大量工艺。
因此设备产业高度专业化。
全球代表性企业包括：
美国：
Applied Materials、Lam Research、KLA、Axcelis、Onto Innovation、Teradyne等。
欧洲：
ASML、ASM International、BESI、EV Group、SUSS MicroTec等。
日本：
Tokyo Electron、SCREEN、Nikon、Canon、DISCO、Advantest、Hitachi High-Tech、Kokusai Electric等。
韩国：
Hanmi Semiconductor、SEMES、Jusung Engineering、PSK等。
中国大陆：
北方华创、中微公司、盛美上海、拓荆科技、华海清科、芯源微、中科飞测等。
从整个产业趋势来看，设备行业未来几年仍然处于重要扩张周期。
SEMI预计，2026年全球半导体设备市场将达到约1659亿美元，而到2028年有望达到约2295亿美元。SEMI
其中AI是最重要的驱动力之一。
AI服务器不仅需要先进逻辑芯片，同时需要HBM、高性能存储、先进封装以及更加复杂的测试体系，因此会同时拉动前道设备和后道设备需求。
五、封装已经从“后道加工”升级为先进芯片的重要技术平台
过去，封装往往被认为是半导体制造的最后一道工序。
但是随着摩尔定律继续推进越来越困难，产业开始更多采用：
Chiplet、2.5D、3D封装、SiP、CoWoS、HBM、混合键合等技术。
先进封装已经成为提升芯片性能的重要方法。
这使全球封装产业的重要性大幅提高。
全球代表性封装测试企业包括：
中国台湾：
ASE、SPIL、PTI、ChipMOS、King Yuan Electronics等。
美国：
Amkor Technology等。
中国大陆：
长电科技、通富微电、华天科技、甬矽电子等。
韩国：
Nepes、Hana Micron等。
东南亚：
UTAC、Unisem、Carsem、Inari Amertron等。
根据SEMI预测，全球半导体组装及封装设备市场2026年预计增长9.6%，达到约67亿美元；测试设备市场则预计增长31%，达到约153亿美元。SEMI
这背后主要来自AI、HBM以及先进封装复杂度持续提高。
六、全球半导体产业正在发生三个明显变化
第一是AI正在重新定义全球半导体资本投入。
过去晶圆厂扩产更多由手机、PC、消费电子周期驱动，而现在AI数据中心、高性能计算和HBM正在成为新的核心动力。
2026年全球300mm存储晶圆厂设备投资预计首次突破500亿美元，达到约520亿美元。SEMI
第二是产业链正在从高度全球化走向“全球化+区域化”并存。
美国、欧洲、日本、韩国、中国以及东南亚都在扩大本地半导体投资，因此未来全球产业链很可能形成多个区域性制造中心。
但半导体又是一条高度全球化的产业链。
一颗芯片可能使用日本材料、欧洲设备，在中国台湾或者韩国制造，再到中国大陆或东南亚完成封装测试。
所以真正完全独立的产业体系非常困难。
第三是人才正在成为全球半导体扩产的重要瓶颈之一。
晶圆厂、设备企业、材料公司以及先进封装企业同时扩产，会持续增加对高端人才的需求。
尤其是：
工艺研发、设备工程、良率提升、先进封装、材料研发、晶圆制造、模拟/数字设计、AI芯片、HBM、供应链以及技术管理人才。
对于猎头行业而言，这意味着未来半导体人才服务不会只是“招聘几个工程师”，而是越来越多地发展成为全球人才Mapping、产业人才地图、核心团队搭建和海外人才引进。
全球半导体竞争，本质上也是全球人才竞争
未来几年，半导体仍然会是全球科技产业中资本投入最大、技术密度最高、人才竞争最激烈的行业之一。
从材料，到晶圆；
从设备，到晶圆制造；
从芯片设计，到先进封装；
全球产业链虽然分布在不同国家和地区，但彼此之间高度依赖。
而随着AI、HBM、先进制程以及Chiplet持续发展，半导体产业链正在进入新一轮扩张和重构。
